カテゴリ:Orlandoo oh35p01( 6 )

新しいラジコンの前にずっと放置していたoh35p01を仕上げてしまいます

まずは、幾つか見繕っておいた載せ替え用のボディを試着
MENG MODELのランクルとハイラックス(に似たクルマ)の2つが入ったキット、単体だと荷台に機関砲を積んだ中東のニュースでよく見かける例のアレです
同じ1/35スケールとはいえ、最近のアメ車と古い日本車では大きさが違い過ぎる

今度はハセガワのジムニーja11
こちらは1/24だけど軽自動車だからホイールベースに無理があります
後発のoh35a01ならちょうど良さそうなんだけど

今回は大人しく標準のF150ボディを使います
色はその辺にあったジャーマングレー
そして塗装に夢中で写真撮るの忘れてます

ノーマルのタイヤではしょぼすぎるので何かないかと探していたら、ミニ四駆のタイヤがいい感じにハマる事を発見
残念なのはタイヤが硬すぎること

タイヤが大きくなるとボディやバンパーに当たるのであちこちを切削

バンパーが小さくなるとフロント周りが寂しいので、ランナーを曲げてそれっぽいバンパーにして、針金でシャックルも作ります

次はサスペンションが柔らかすぎるので、バネを硬くします
※オプションパーツで3種類の硬さのバネは発売してます
純正のバネを指でひぱって伸ばすというかなり原始的な方法
15mmを23mmまで伸ばしてみたらいい感じのバネレートになりました
※実はホームセンターでもう少し太い線径0.4mmを購入してみましたが、硬すぎて使えませんでした

最後はLEDの取り付け
チップLEDに半田付けとか相変わらずのオッサンキラー

こんなもんでしょうか

Orlandoo-Hunter OH35P01 FORD F150 リフトアップの完成です

せっかくなので一眼で撮影、カメラが良いと出来上がりまでよく見える
タイヤがデカいとカッコ良さ倍増
でもまだフェンダーにタイヤが当たってます

[PR]
by play_alone | 2017-07-09 06:00 | Orlandoo oh35p01 | Comments(0)
ミニ四駆ラジコン化失敗のため、OH35P01の続き

ピニオンギアをアフターパーツの金属製に

OH35P01用のESC、中国語ですがなんとなく理解
でも、やっぱり英語のがわかりやすい
LEDライトのコントロールも兼ねてます

標準は7.4V、3.7Vでは(モーターは動くけど)ステアリングサーボが動作しないので、7.4Vにするしかありません
※普通のESCなら動作しますが、それだとLEDライトが点けられないので

直列のコネクターを作成

最初の接続はかなりのビビりでしたが、無事動作しました

※「最初から7.4V買えばいいじゃん」と言われそうですが、香港から純正のリポ電池が買えなかったのと、日本でも7.4vは売っているけど専用の充電器がよく分からなかったのと、ミニ四駆兼用にしたかったので、と長い言い訳

これで動くはず

ステアリングが反応したりしなかったり、よくわかんない
モーターノイズのせいなのか、バッテリー直列がよろしくないのか…
ESCもかなり熱くなるのでちょっと怖い




タイヤが小さいから走破力がイマイチですなあ

[PR]
by play_alone | 2016-08-20 18:00 | Orlandoo oh35p01 | Comments(0)
他に注文しておいたものが到着

アオシマの 1/24 ハイラックス・ダブルキャブ・ピックアップ
OH35P01 は FORD F150 がモデルですが、最近のアメ車はあまり馴染みがないので国産車で物色していたところタイミング良く再販

1/35 と1/24 ではさすがに大きさがひと回り違いました
このままポン乗せはできないのでシャシーを延長するか、新造しないと乗せれません
ひとまずハイラックスはキープします

こうやって罪プラが増えていくのか…

ボディの仮組み

ワクワクしてきたゾ

[PR]
by play_alone | 2016-07-29 18:00 | Orlandoo oh35p01 | Comments(0)
次はシャシー側にピロボールを取り付け
老眼鏡を+1.0から+1.5に上げて気合十分!
ハウジングの時で経験値を積んだおかげか、サクサク作業が進みました

タイロッドの組み立て
ロッドをピンバイスの柄に固定すれば作業がスムーズになることを発見!
まあ、反対側はおとなしくペンチで固定して作業するしかないんですけどね

タイロッドをハウジングに取り付け
ロッドがかなり細いので曲げないように慎重に(最初から曲がってるのもチラホラ見受けられる…)

ここで第2の難関、というか左下のピニオンギアが入っておらず、代わりに真ん中のスパーギアが余分に入ってる
もうここまで組んでしまったし、返品交換の英語でのやり取りも面倒だし、そこから船便で1か月以上とかいろいろとイヤ
追加注文がありそうだから、ついでに金属製のギアにしてしまおうかしら

ショックの組み立て、これまた小さい
さすがにこのサイズでオイルダンパーはムリか
でもオイルダンパーだとそれはそれで組み立てが大変そう

プロペラシャフトの組み立て
これは珍しくすんなりと

らしくなってきた
タイヤは小銭サイズ
ゴムがかなり薄くやわらかいです

ここまで形になってくると速く走らせたくてしかたありません


つづく

[PR]
by play_alone | 2016-07-27 18:00 | Orlandoo oh35p01 | Comments(0)
ミニ四駆のパーツが届くまですることがないので、結局OH35P01に手を付けます
組み立てる順番に小分けされています
この辺は親切ですね
所々、袋の中ににゴミが見えますがご愛敬

精密ドライバ、1.4mmバイス、六角レンチ、ソケットレンチ、グリスが付属

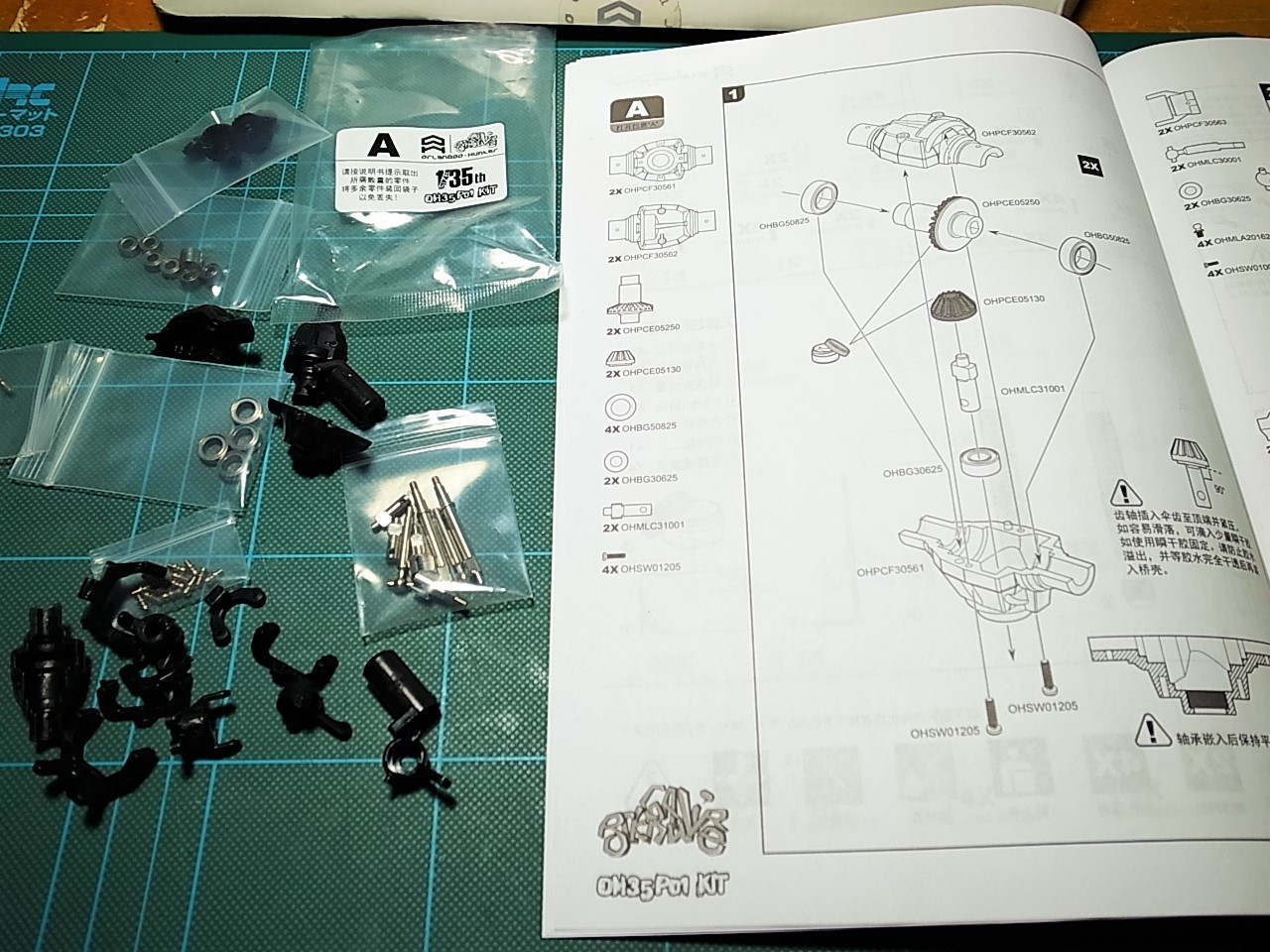

まずはアクスルハウジングから(最近はホーシングとも言うらしい)
中国語は読めませんが、図解がわかりやすいので大丈夫…のつもりだった

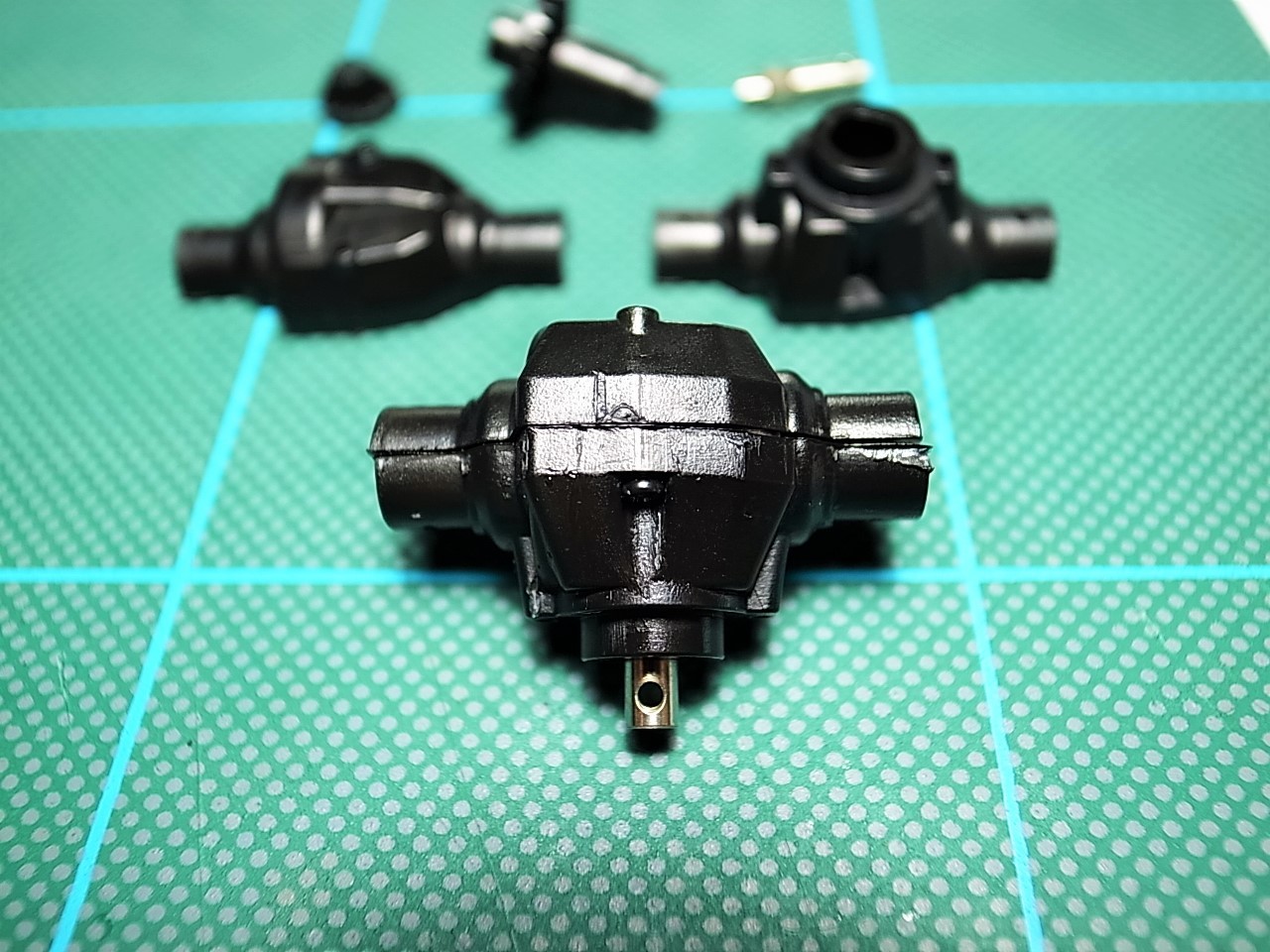

やっぱりの中華クオリティとでもいうべきか、ちゃんと組んでもケースがずれてます
ギアの回転もいい感じにゴリってます

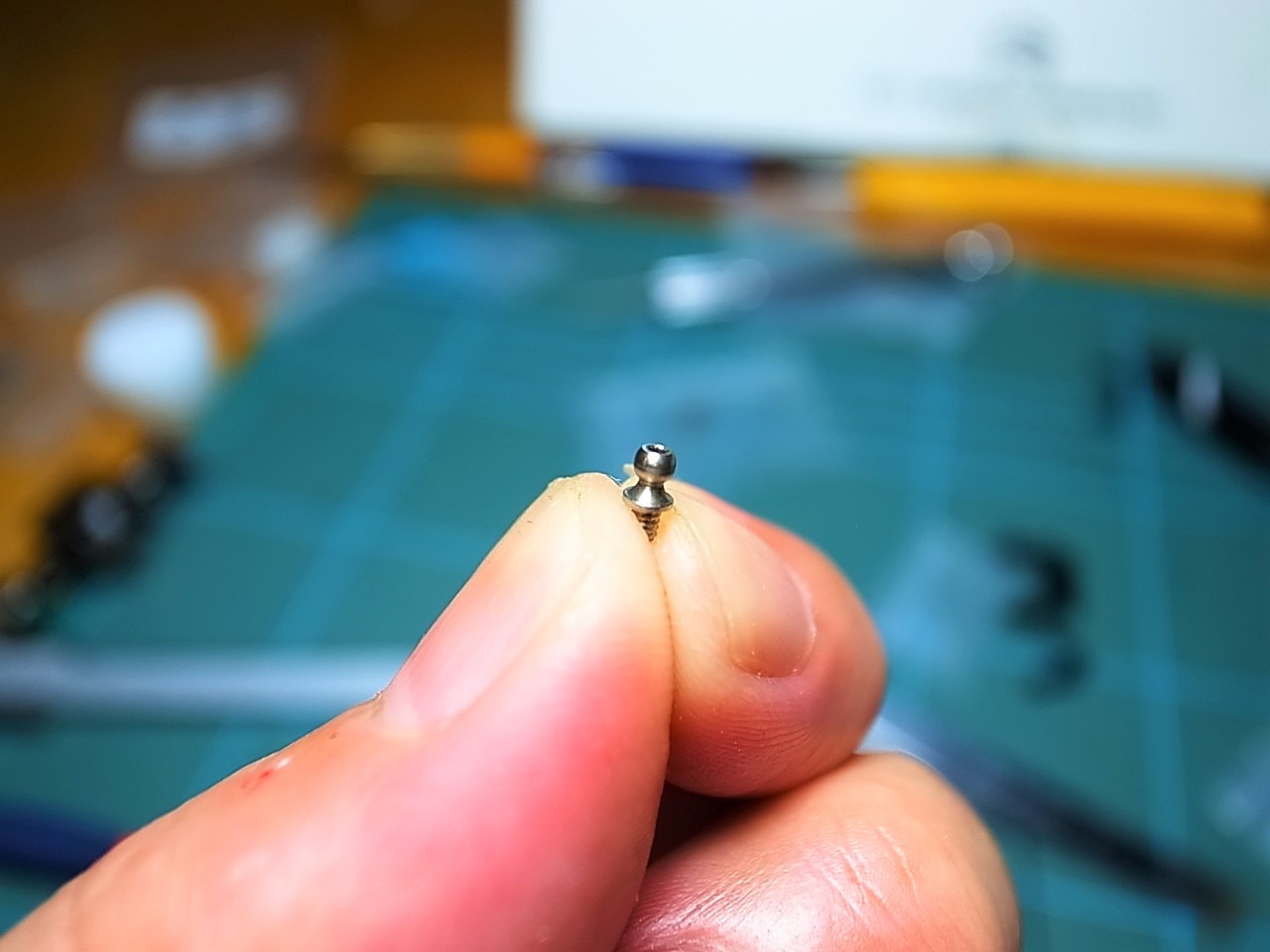

最初の難関はこのゴマ粒大のピロボール
これをどうねじ込んでいいのかがわかりません
説明書にどの工具を使うのかが書いてない、もしかしたら書いてあるのかもしれないが中国語なのでわからない
てっぺんに六角らしき穴が開いていますが、肉眼ではどう見てもただの丸穴(しかも説明書にはマイナスの溝が切ってあるイラストがちらほら、ウソつけ!)
付属のレンチも入らない

しょうがないので、手持ちの0.9mmで無理矢理ねじ込んでいきます
これがまたうまく入っていかないので、ひとつをはめるのに最低5回はピロボールが飛んでいきます
その内、10回に1回は机の下に落下
時にはそれを探すのに5分はかかる始末

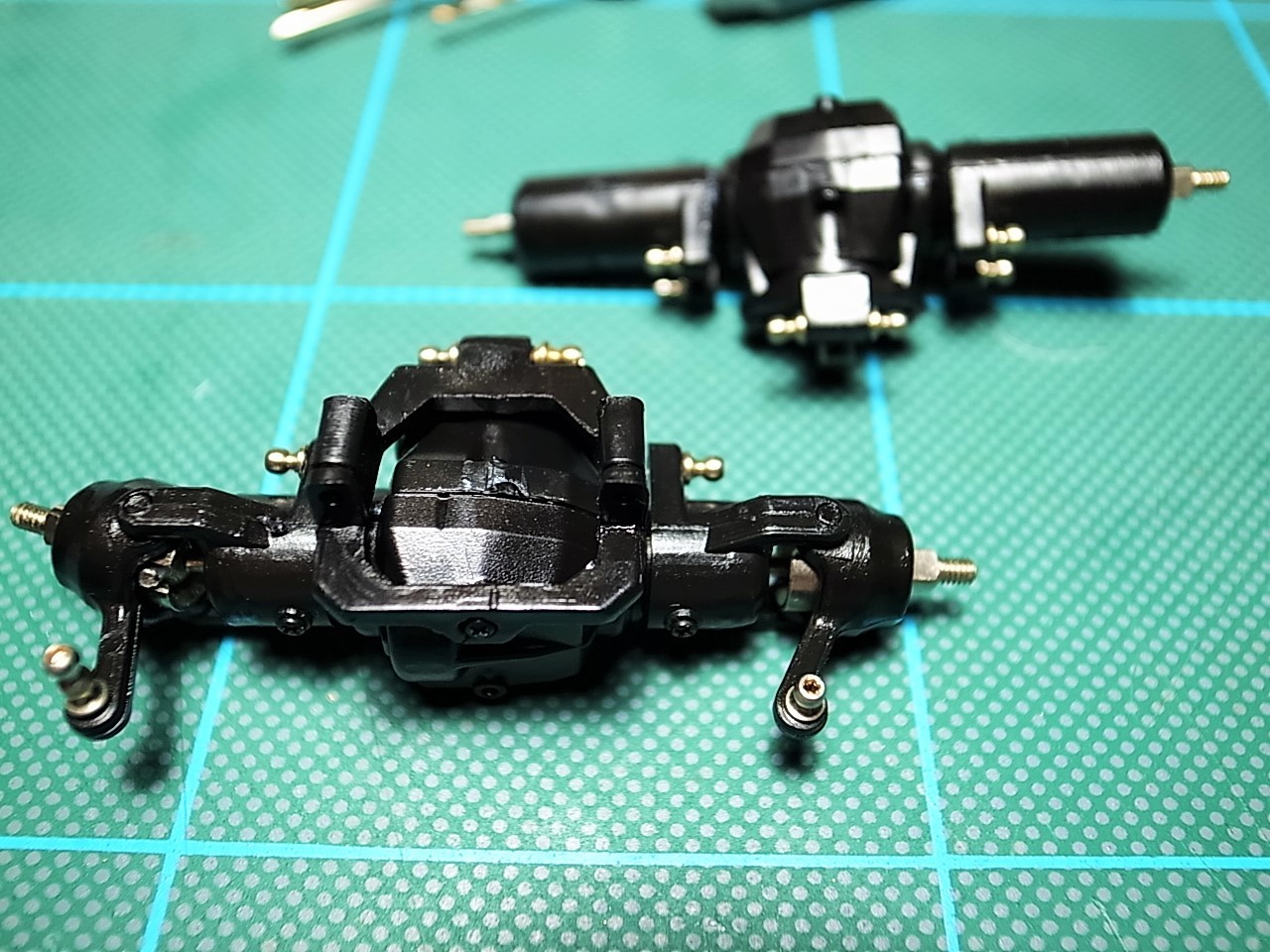

それが前後のハウジングだけで14個

ここまで来るのに1時間半、かな~り疲れた
次はシャシー側に12個のピロボールを入れないと…


続く

[PR]
by play_alone | 2016-07-24 18:00 | Orlandoo oh35p01 | Comments(0)

Orlandoo Hunter F150 OH35P01

香港のショップに頼んでいたミニ四駆RC改造用パーツが届かず、おまけで一緒に買ったラジコンが先に到着しました
10日経っても一向に追跡番号が反映されないので「いよいよ返金か?」と思っていた矢先に税関を通ったと通知
本命のパーツは「あと3日で発送するよ~」との事、のんびりしてるな
発注から2週間で発送、ここから更に10日以上、長いぞ~
おまけで買ったのは、Orlandoo Hunter F150 OH35P01 というどれがメーカー名なんだかキット名なんだかわからないモノ
1/35というミニ四駆ばりに小さいラジコンで、この小ささなのにリジットサスペンションという本格スケールクローラー(という単語を最近知った)です

手のひらサイズなのにこの部品点数、まさに老眼キラー
プロペラシャフトはマッチ棒、ピロボールなんてゴマ粒です


他のパーツがまだ届かないので組み立てはひとまずお預け、
ミニ四駆RC化成功のご褒美にとっておこう(反省会になるかも)

[PR]
by play_alone | 2016-07-13 18:00 | Orlandoo oh35p01 | Comments(0)
