axial SCX10 II ③ ダンパー・ギヤボックスの組み立て

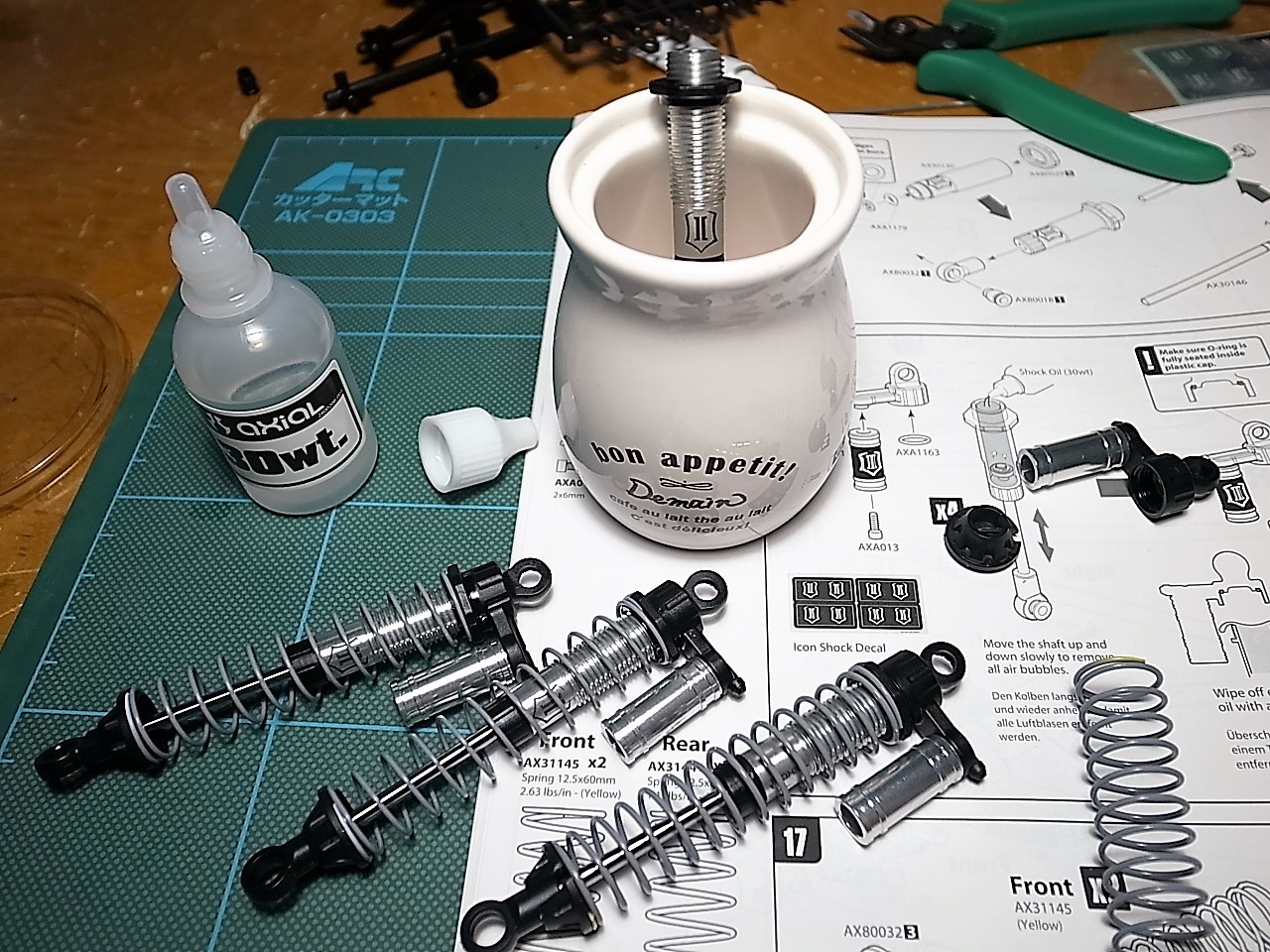

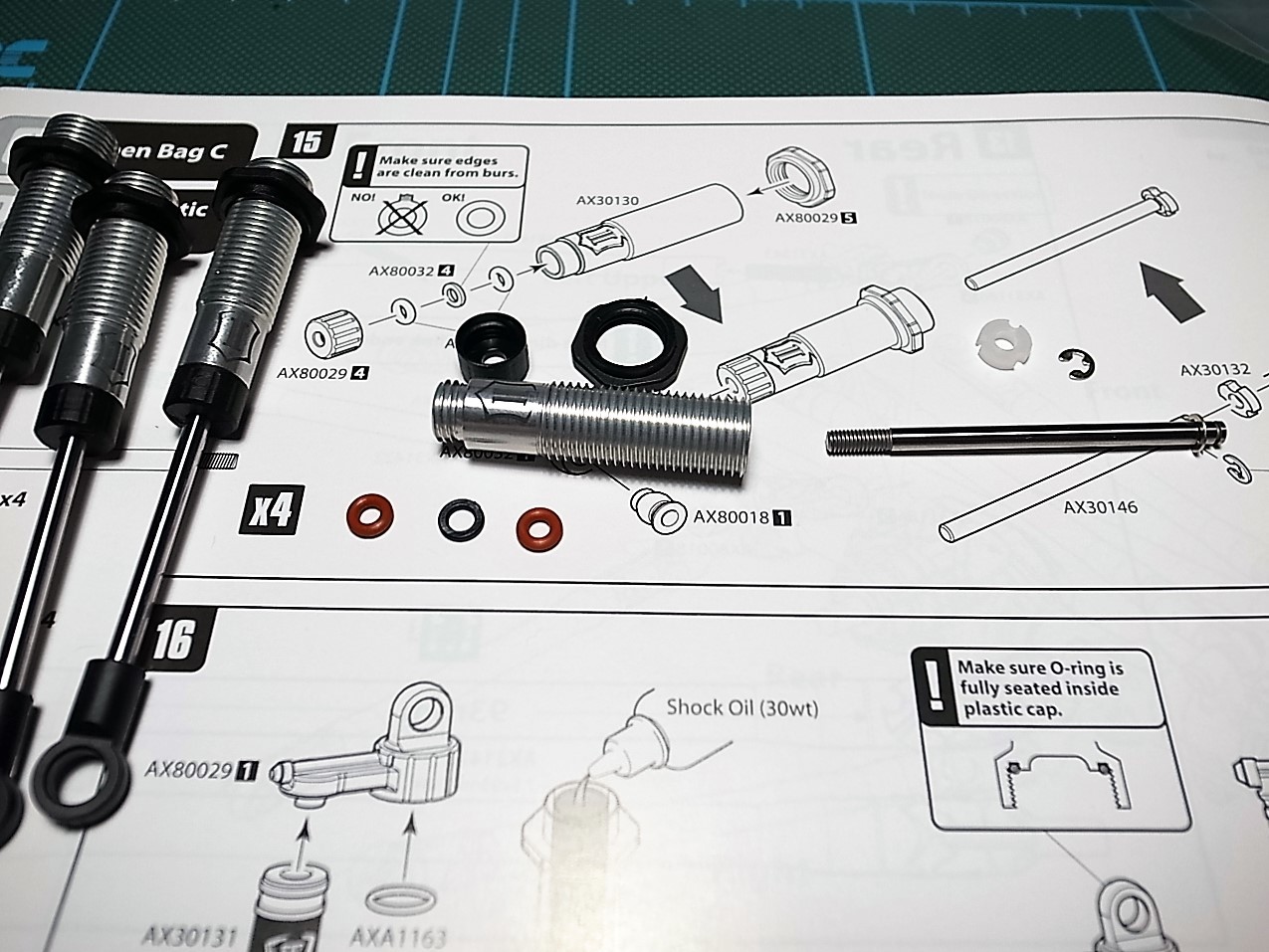

お次はサスペンションダンパーの組み立て

axial SCX10 II ③ ダンパー・ギヤボックスの組み立て_c0270412_17192463.jpg
axial SCX10 II ③ ダンパー・ギヤボックスの組み立て_c0270412_17192579.jpg
ダイヤフラムを使わない構造のようで、せっかくエア抜きしても何度かストロークさせると中でエアが発生してしまいます
オイルを満タンまで入れると今度はストロークできないし…
こういう仕様?
※後日調べたら”エアレーション式”という方式でした、これまた勉強不足

初ブラシレスモーター

axial SCX10 II ③ ダンパー・ギヤボックスの組み立て_c0270412_17193908.jpg

エンドベルがすっきりで未来的
ブラシレスの21.5Tはブラシモーター43T相当(らしい)
箱にもラベルにも防水の文字がないので調べなおしたら防水じゃなかった(ESCも)orz
当面の間、水遊びは禁止です

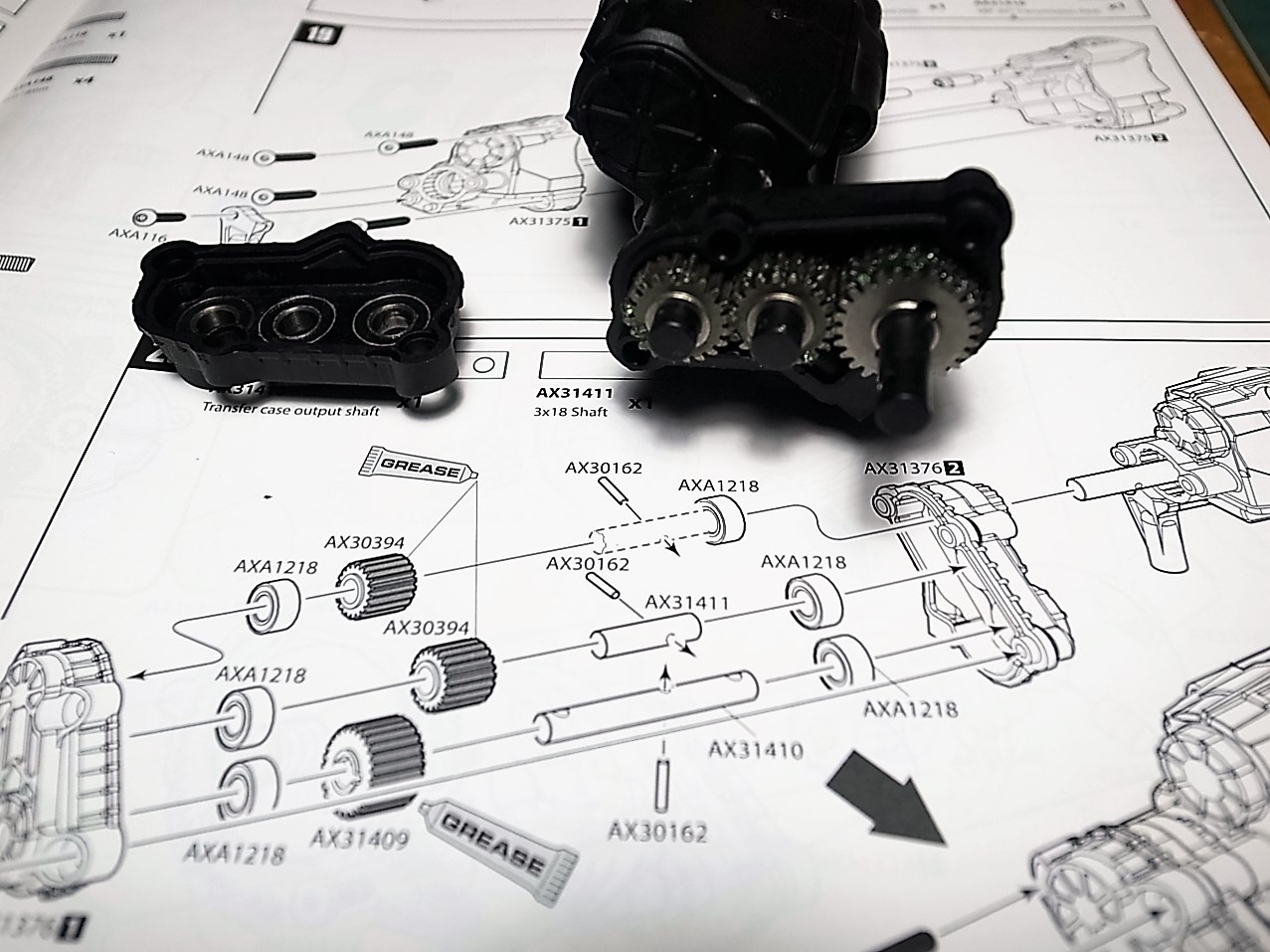

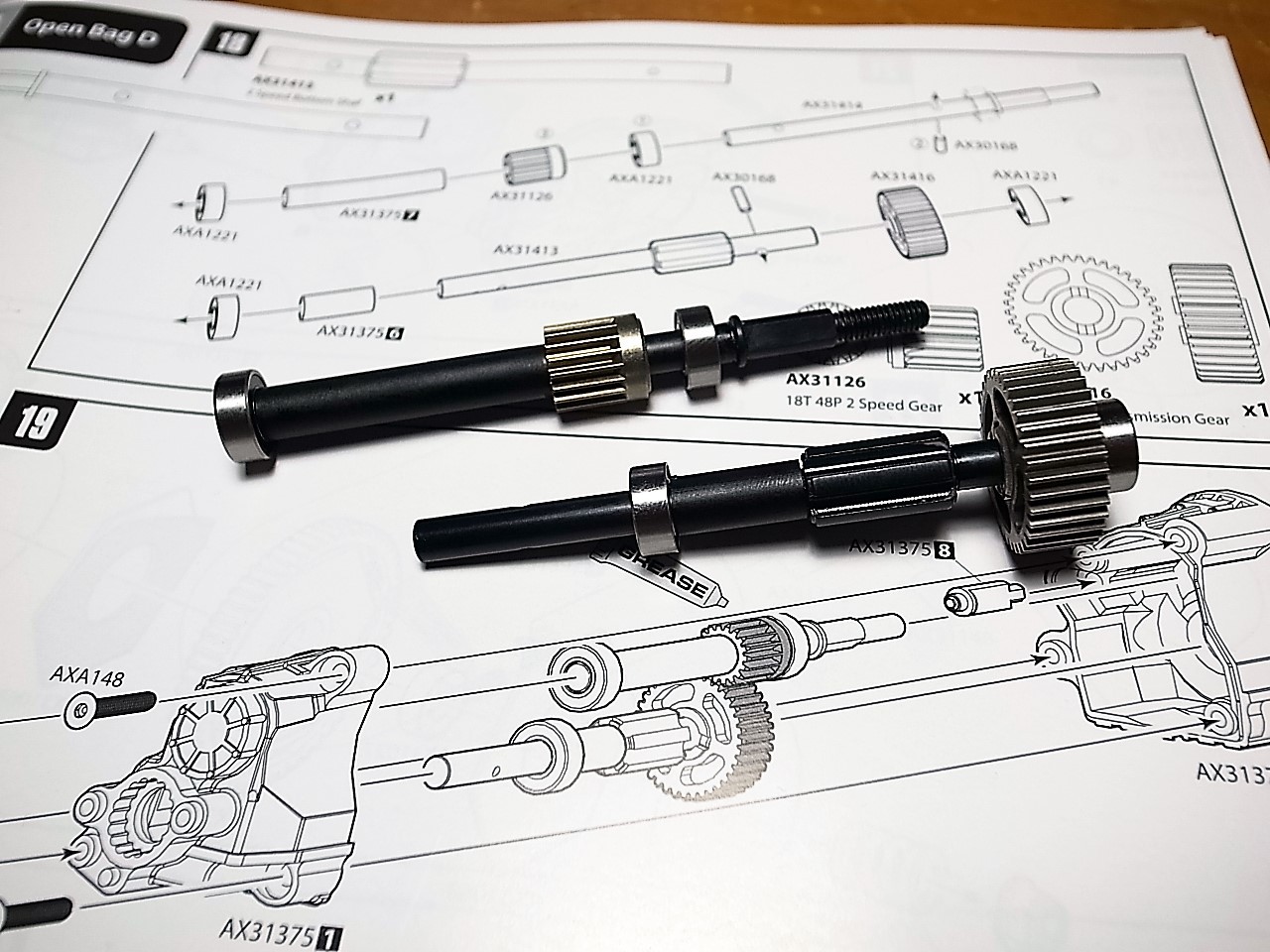

トランスミッションの組み立て

axial SCX10 II ③ ダンパー・ギヤボックスの組み立て_c0270412_17192539.jpg
axial SCX10 II ③ ダンパー・ギヤボックスの組み立て_c0270412_17192565.jpg
説明書の誤植に惑わされること30分

axial SCX10 II ③ ダンパー・ギヤボックスの組み立て_c0270412_16250993.jpg

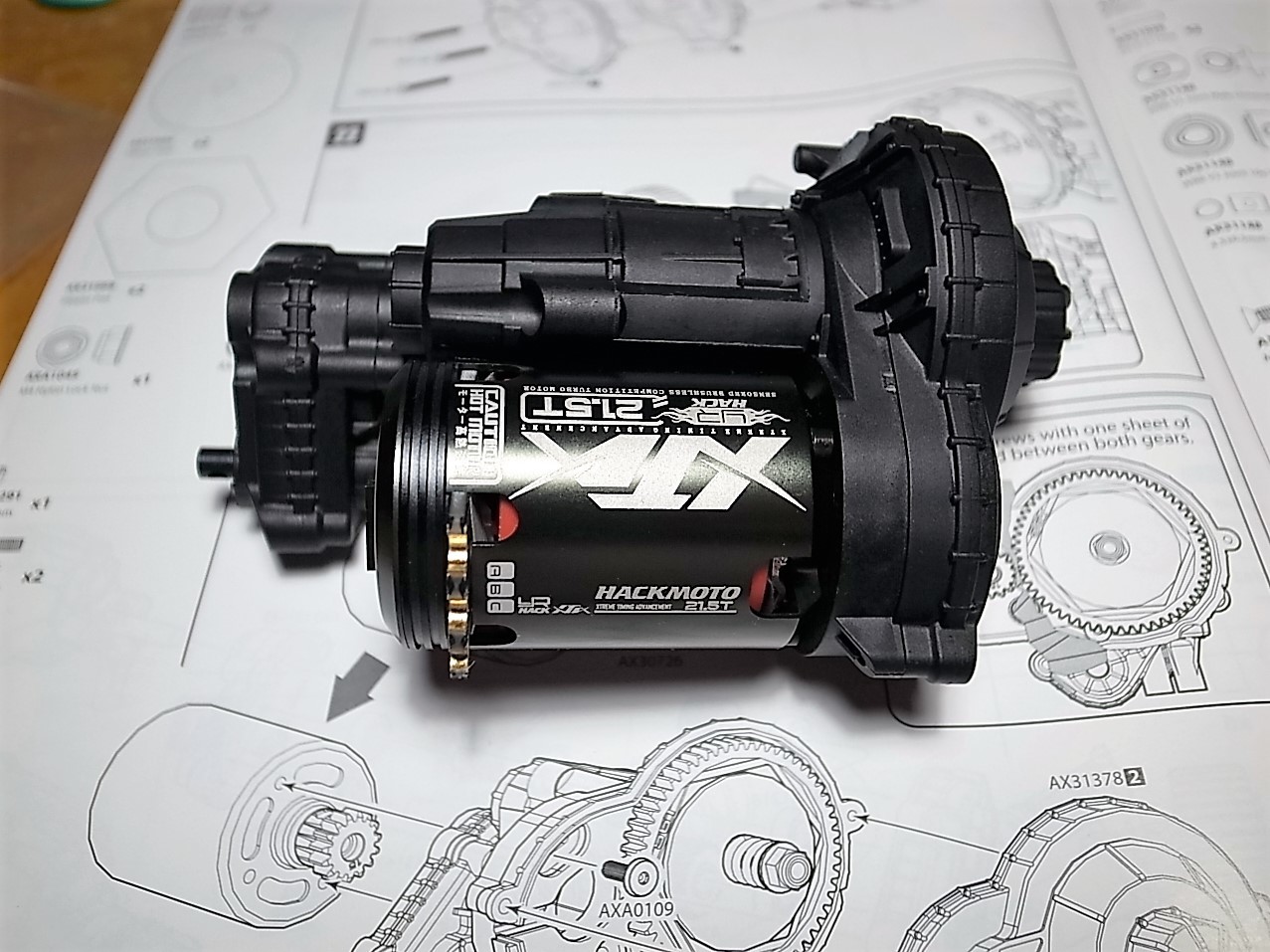

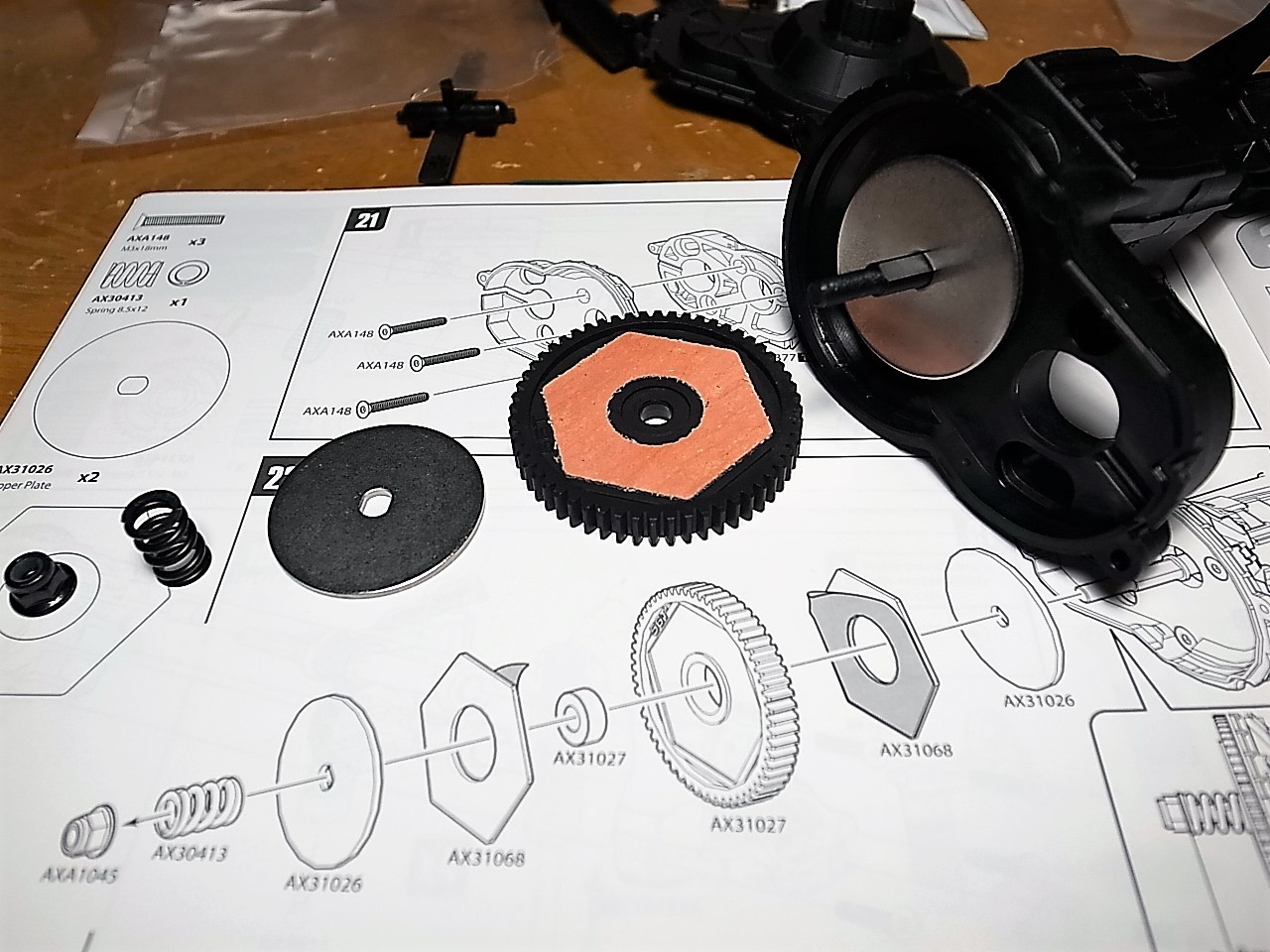

スリッパークラッチの組み立て

axial SCX10 II ③ ダンパー・ギヤボックスの組み立て_c0270412_17201619.jpg
ようやく完成
2速ミッションがオプションで出るらしい(出てる?)ので、いずれ多段化してみたい

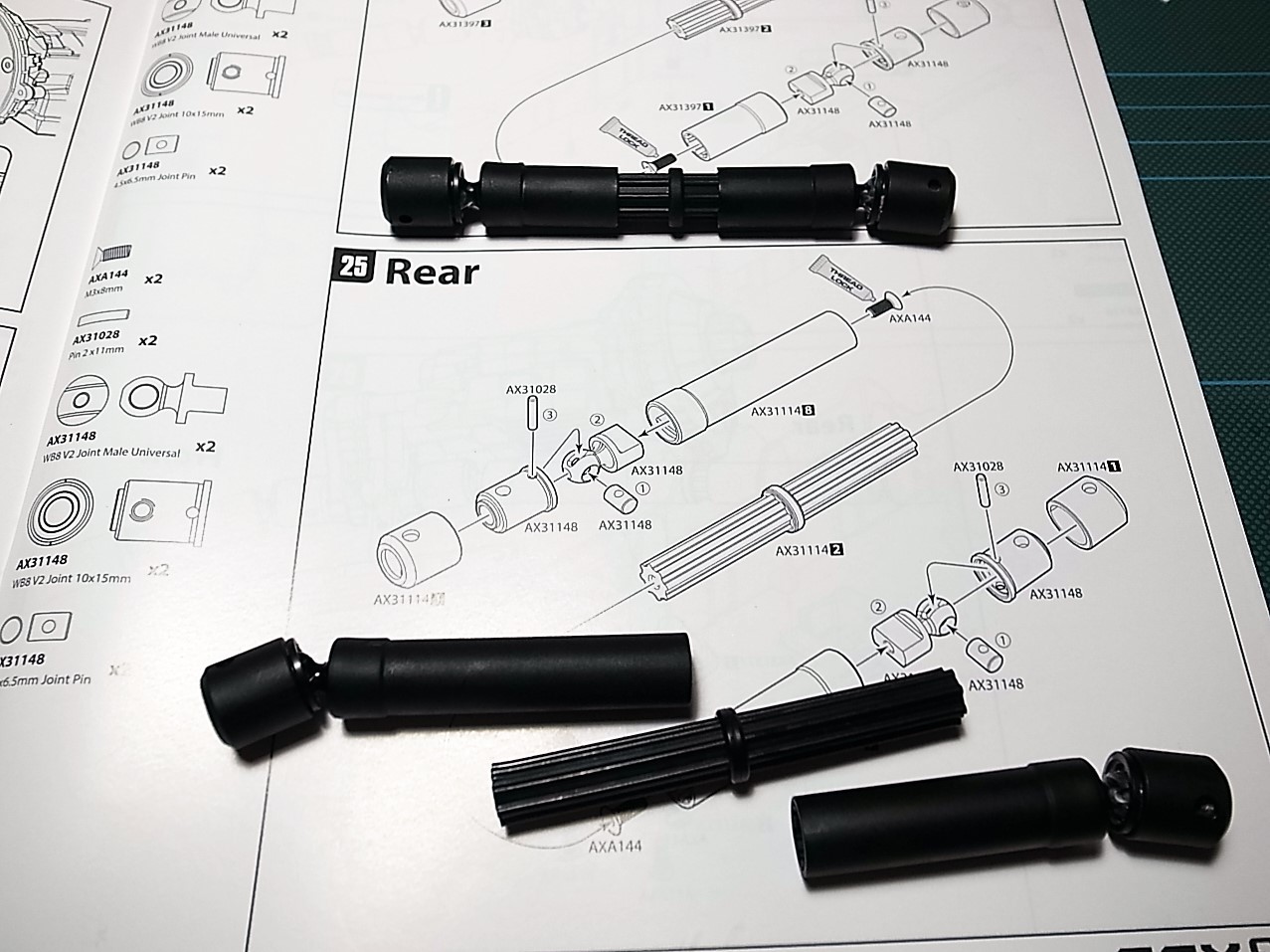

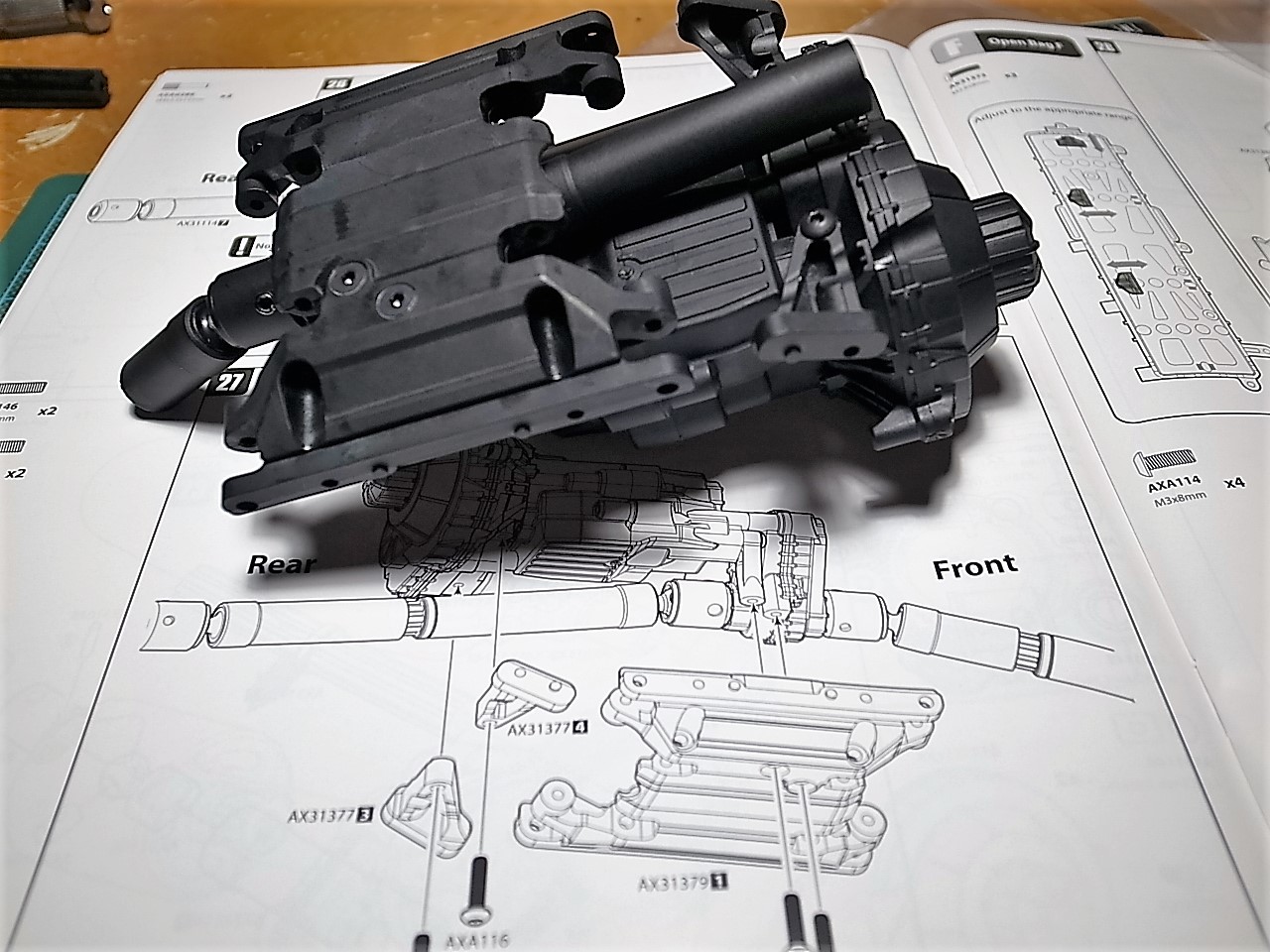

プロペラシャフト、アンダーガードの取り付け

axial SCX10 II ③ ダンパー・ギヤボックスの組み立て_c0270412_17193936.jpg
axial SCX10 II ③ ダンパー・ギヤボックスの組み立て_c0270412_17193907.jpg
axial SCX10 II ③ ダンパー・ギヤボックスの組み立て_c0270412_17194056.jpg
これを作っていて、改めてタミヤのキットは作りやすいし親切だなあと実感

続く
